MHB Montage GmbH Aufmaß einer 7 ha Wiese

Ca 7 Hektar Wiese wurden für einen zukünftigen Solarpark digital vermessen und als 1x1 Meter Raster im DWG Format übergeben.

7 Hektar Hangfläche für einen Solarpark vermessen, Geländemodell als DWG-Raster geliefert.

Jetzt beraten lassen Kontaktformular

Das Projekt

Auf einer rund 7 Hektar großen Wiese entsteht ein Solarpark. Das Gelände liegt stark am Hang, und genau darauf kommt es beim Bau an: Wer die Konstruktion baut, muss wissen, wie das Gelände verläuft. Dafür brauchte die MHB Montage GmbH ein Geländemodell und hat die Vermessung bei uns beauftragt.

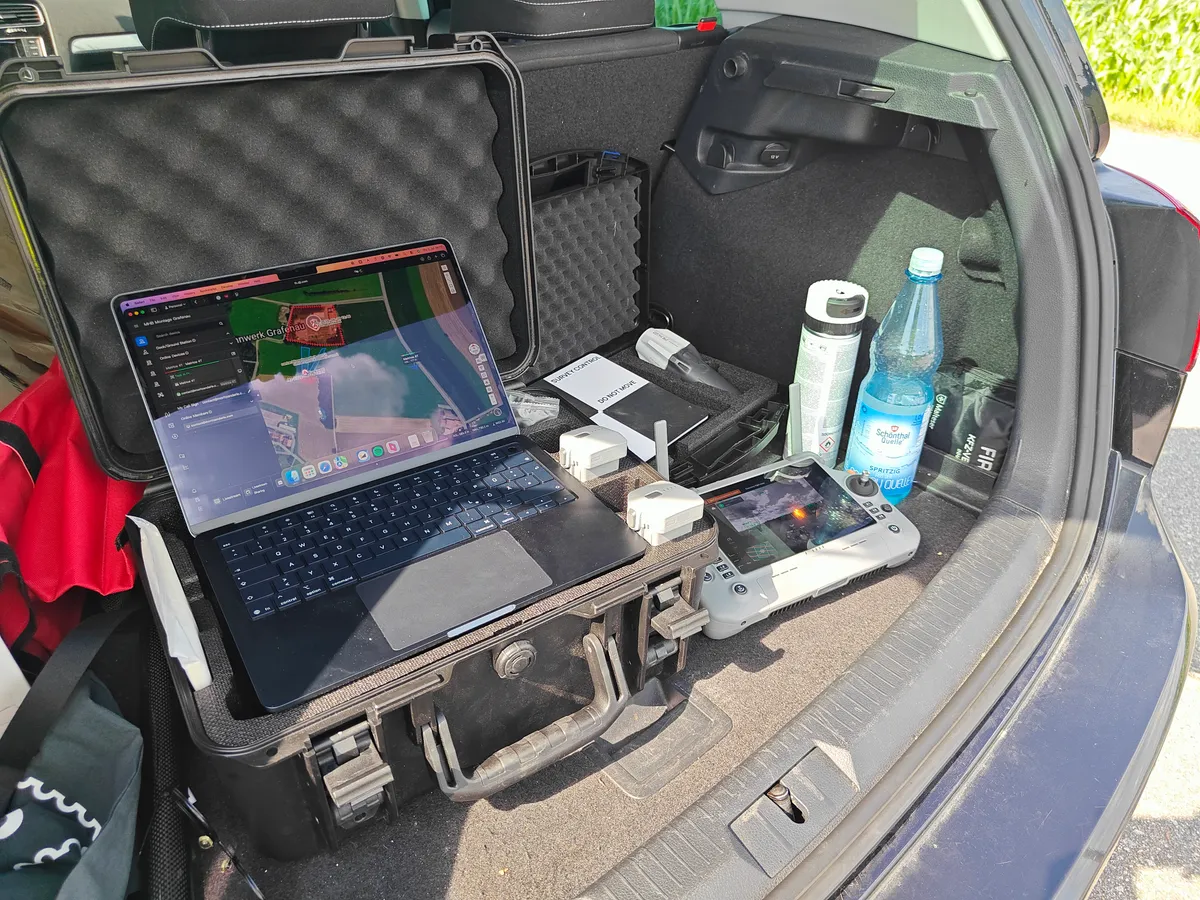

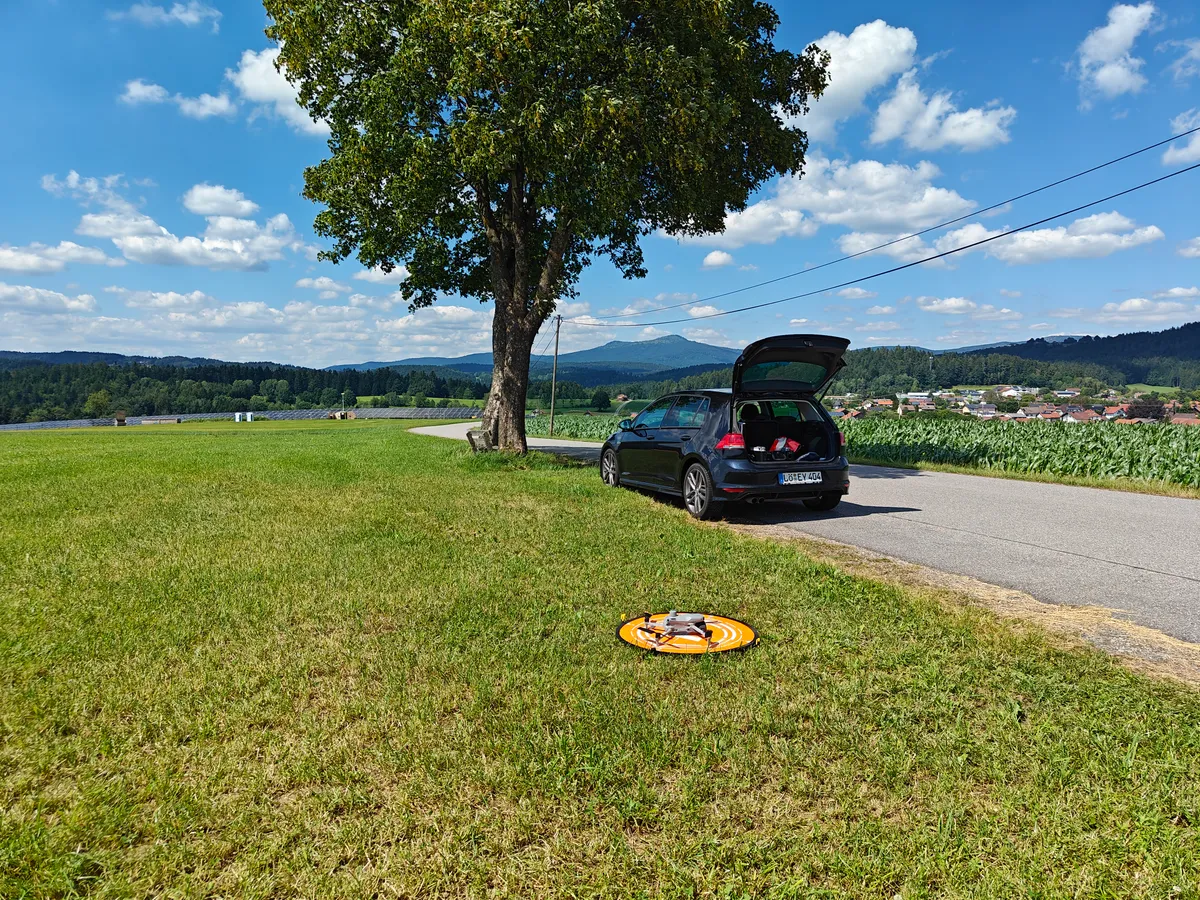

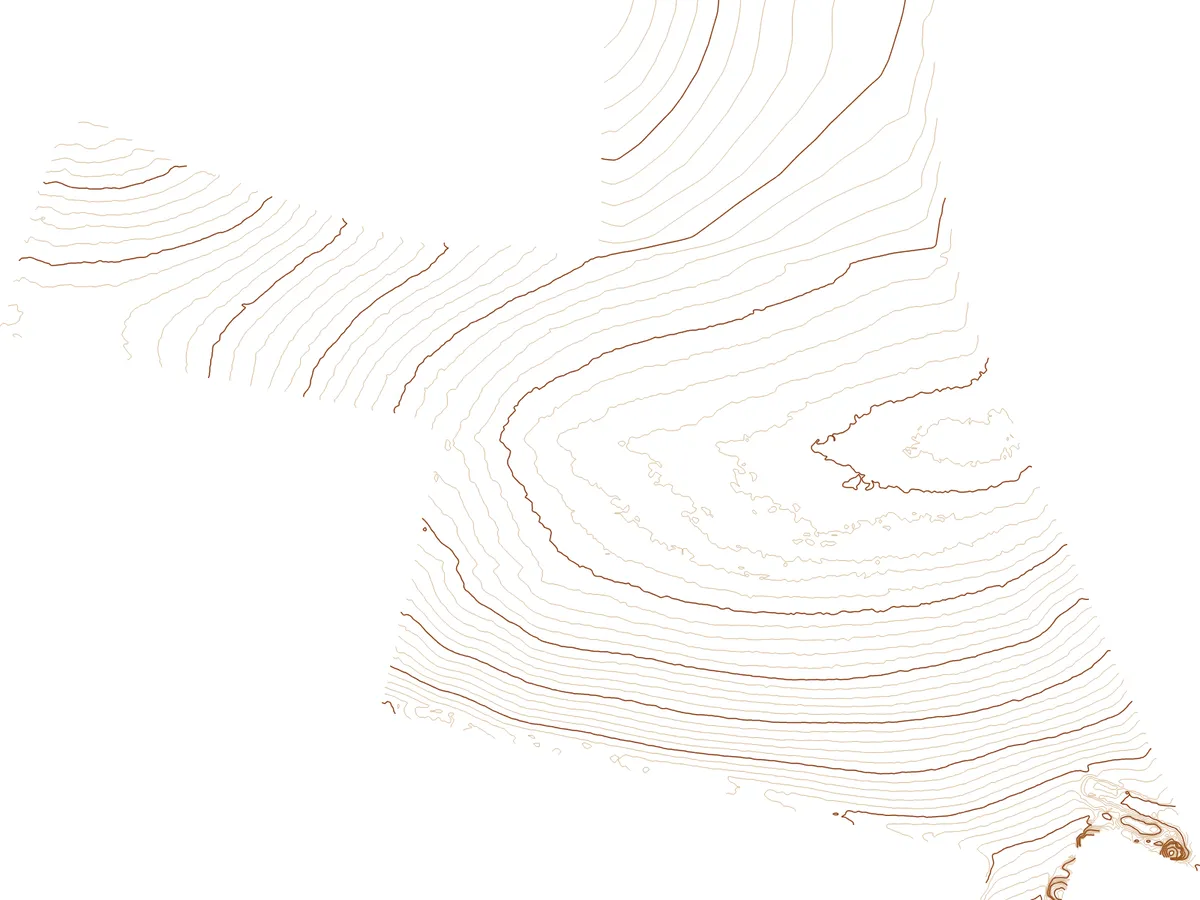

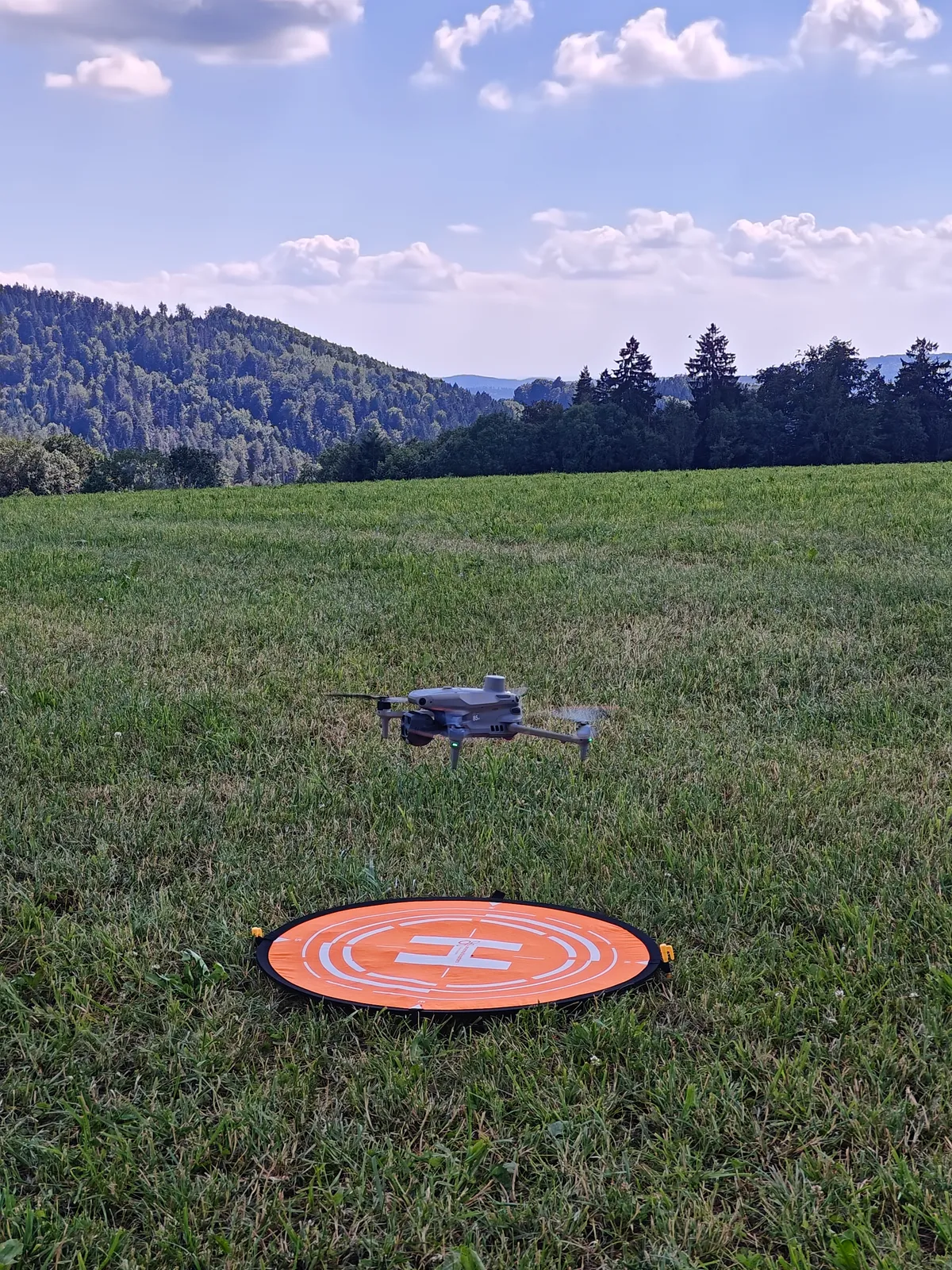

Beflogen haben wir die Fläche mit der DJI Matrice 4T. Vorab haben wir sieben Kontrollpunkte ausgelegt, an denen sich das Modell ausrichten und prüfen lässt. Aus den Aufnahmen haben wir per Photogrammetrie, dem Rechnen eines Modells aus überlappenden Fotos, das Geländemodell erstellt, CAD-fertig aufbereitet und als DWG im 1x1-Meter-Raster übergeben.

Boden statt Oberfläche

Neben der Wiese lag ein Feld, das nicht gemäht war. Dort brachte die Photogrammetrie nichts: Die Drohne sieht nur die Oberfläche des Bewuchses, nicht den Boden darunter.

Deshalb sind wir diese Fläche zusätzlich abgelaufen und haben mit dem RTK-Empfänger Emlid Reach RX2 alle 5 m einen Messpunkt direkt am Boden gesetzt. Daraus haben wir das Modell vervollständigt.
