CAD, Punktwolken & DGM. Direkt importfertig.

Importfertige 3D-Punktwolken, digitale Geländemodelle (DGM) und hochauflösende Orthofotos aus Drohnenaufnahmen. Zentimetergenaue SAPOS-RTK-Vermessung für Architekten, Vermesser, Ingenieure und Planungsbüros.

CAD-Daten anfragen →

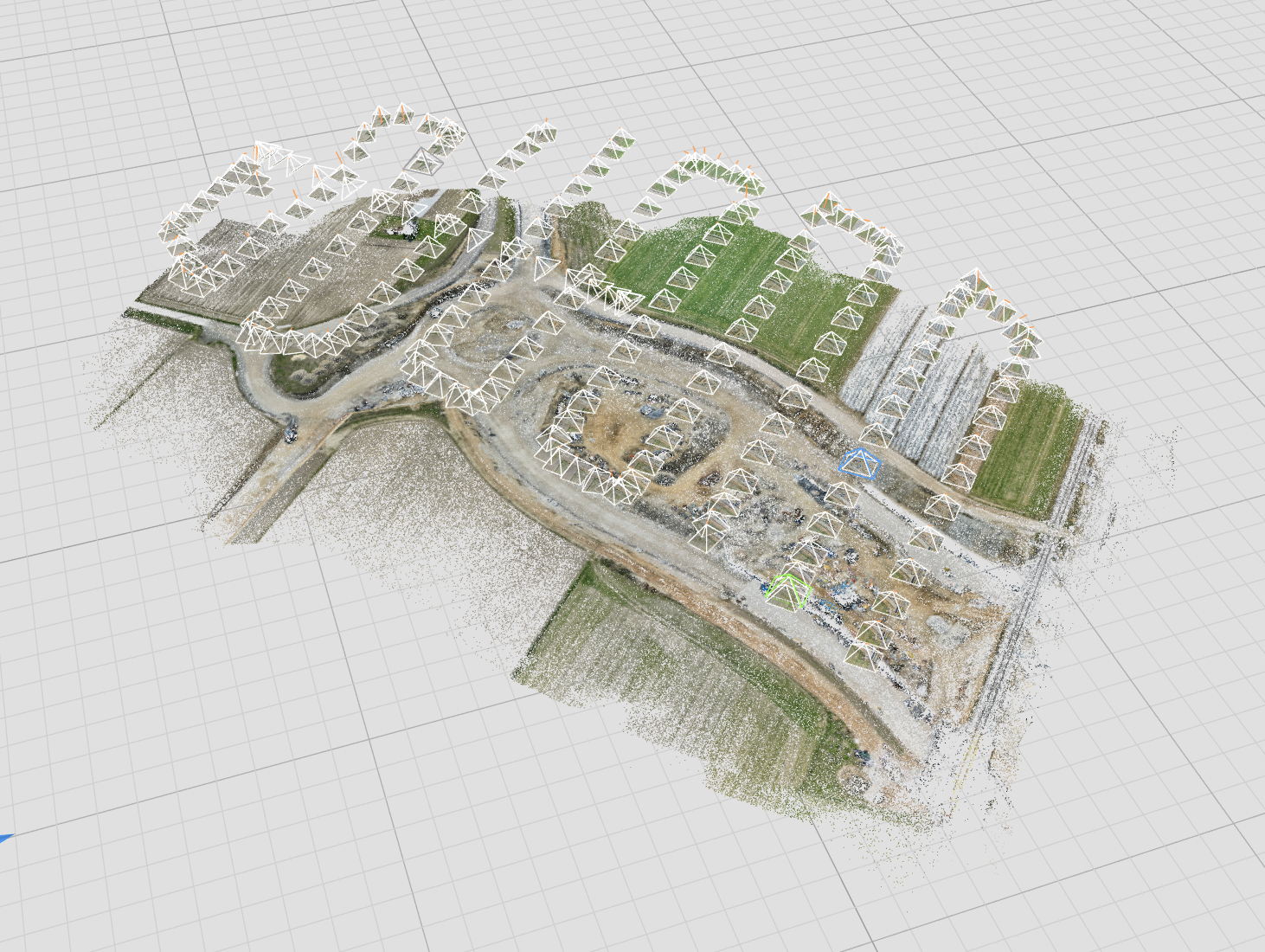

Drohnenbasierte 3D-Erfassung eines Grundstücks für CAD und Geländemodelle mit visualisierten Kamerapositionen

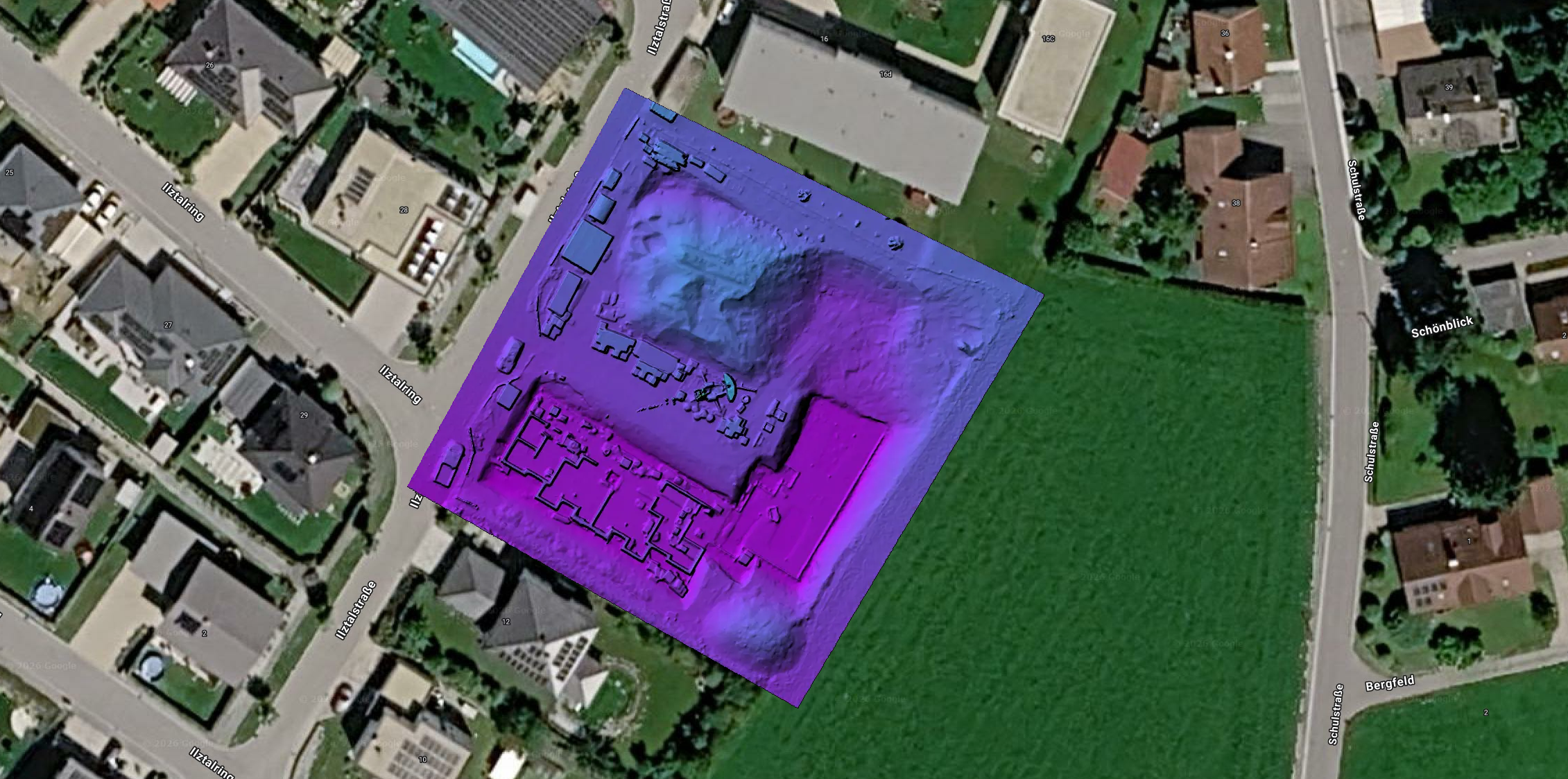

Topografische Geländevermessung und 3D-Mesh eines Grundstücks

Geländemodelle (DGM)

Zentimetergenaue Topografie per RTK-Drohne.

Durch moderne RTK-Drohnenvermessung und PPK-Korrektur über den bayerischen SAPOS-Dienst leiten wir hochpräzise digitale Geländemodelle (DGM) und digitale Oberflächenmodelle (DOM) ab. Perfekt für Hanglagen, Erdbewegungen, Straßenplanung und Entwässerungskonzepte. Wir filtern Bewuchs und Bauten automatisiert heraus, sodass Sie den reinen Geländeverlauf als Höhenlinien oder Raster erhalten.

Digitales Geländemodell (DGM) & Oberflächenmodell (DOM)
Höhenlinien und topografische Rasterdaten
2-3 cm absolute GPS-Lagegenauigkeit dank RTK/PPK

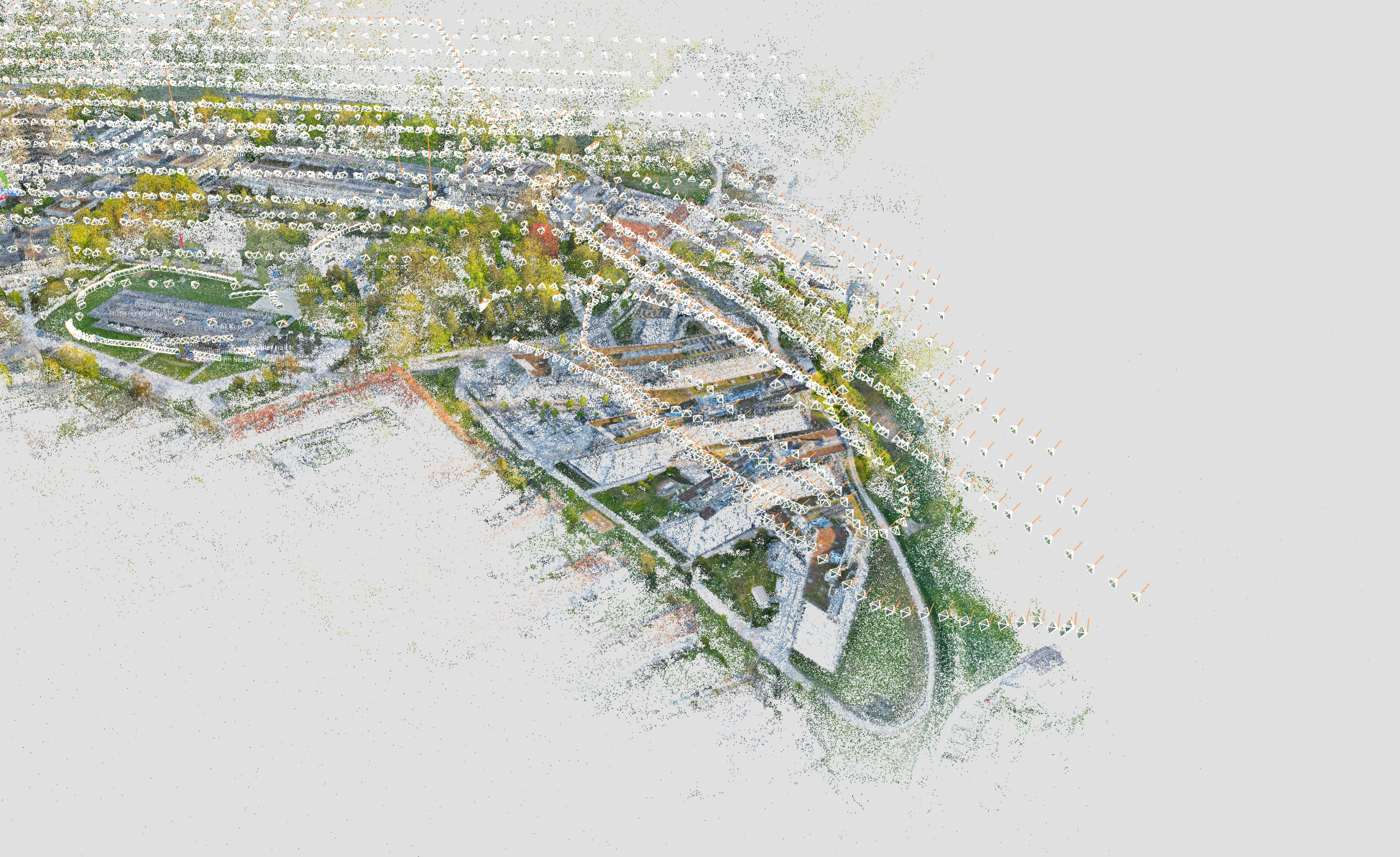

Farblich codierte 3D-Punktwolke eines Geländes für CAD-Import

3D-Punktwolken

Dichte 3D-Scans als fehlerfreie Arbeitsgrundlage.

Wir erzeugen hochpräzise, RGB-gefärbte 3D-Punktwolken (LAS, LAZ, E57) von Geländen und Bestandsgebäuden. Diese fließen direkt in CAD- und BIM-Software ein. Das erspart aufwendiges manuelles Aufmaß vor Ort und liefert eine lückenlose 3D-Geometrie für Ihre Entwurfs- und Sanierungsplanung.

Dichte, RGB-gefärbte Punktwolken (LAS, LAZ, E57)
Perfekt für Bestandsdokumentation und Bauen im Bestand
Importbereit für alle gängigen CAD- und BIM-Programme

Spezialisierte Lösungen für Ihr Projekt.

Wählen Sie Ihren Anwendungsbereich, um maßgeschneiderte Details zur 3D-Erfassung und Weitergabe über PixAtlas zu erfahren.

Gelände & Topografie

Für Grundstücke

Zentimetergenaue Geländevermessung, DGM, Höhenlinien und Massenermittlung für Erdarbeiten. Interaktiv geteilt über PixAtlas.

Mehr erfahren →

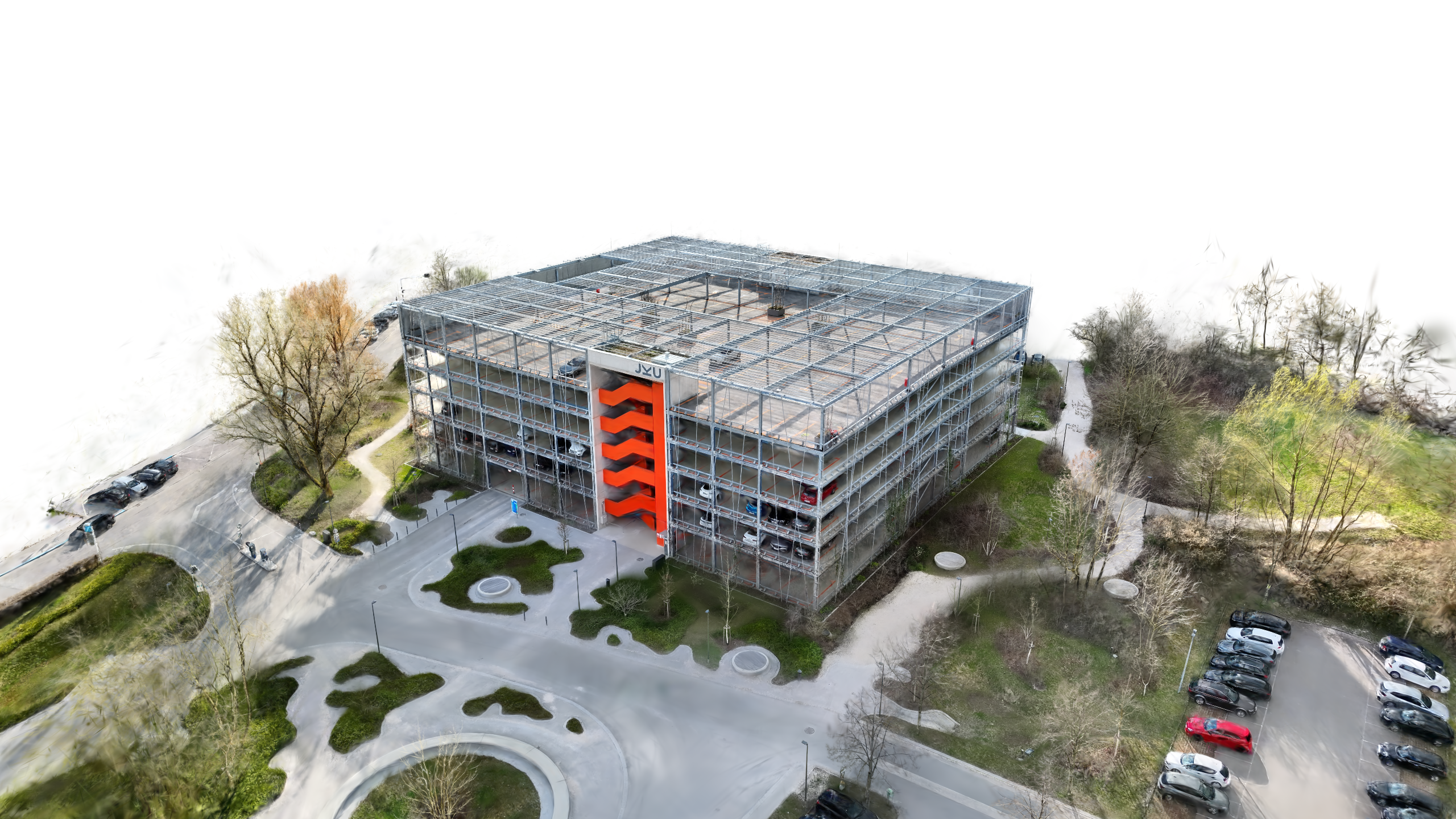

Gebäude & BIM-Grundlagen

Für Immobilien

Lückenlose Bestandserfassung, 3D-Punktwolken für CAD/BIM sowie Planausschnitte und Ansichten. Die digitale Gebäudeakte mit PixAtlas.

Mehr erfahren →

Was wir für Ihre CAD- & GIS-Software ableiten.

Aus einem einzigen Drohneneinsatz berechnen wir hochpräzise Datensätze, die wir exakt auf Ihren Software-Workflow und Ihre CAD-Umgebung abstimmen.

Digitales Geländemodell (DGM)

Bereinigt von Bewuchs, Zäunen und Gebäuden. Als regelmäßiges Raster (XYZ, GeoTIFF) oder unregelmäßiges Dreiecksnetz (TIN/DXF). Ideal für Hangprofile und Erschließung.

Digitales Oberflächenmodell (DOM)

Enthält die vollständige Topografie inklusive Vegetation und Bebauung. Perfekt zur Untersuchung von Abstandsflächen, Schattenwurf und Sichtachsen.

Orthofotos (GeoTIFF)

Absolut verzerrungsfreie, hochauflösende 2D-Karten mit georeferenzierten Koordinaten. Direkt importierbar als maßstabsgetreuer Hintergrund in AutoCAD, QGIS oder ArcGIS.

3D-Punktwolken (LAS/LAZ/E57)

Georeferenzierte Rohdaten mit Millionen 3D-Messpunkten. Farbkodiert nach RGB oder Intensität. Perfekt als Modelliergrundlage in Revit, ArchiCAD oder Allplan.

Höhenlinien & Konturen

Vektorisierte Höhenlinien (DWG/DXF) mit wählbarem Intervall (z.B. 0.5m oder 1.0m) zur schnellen Darstellung von Topografien in 2D-Lageplänen.

Massen- & Volumenermittlung

Exakte Berechnung von Erdaushub, Dämmen, Halden und Baugruben. Prüffähige Aufmaße und Massenermittlung nach VOB/B § 14 und DIN SPEC 5452-5.

Einsatzgebiete für Architekten & Planer.

Wir liefern die geometrische und topografische Datengrundlage für Entwürfe, Genehmigungen, Massenprüfungen und Baudokumentationen.

Bauen im Bestand & Sanierung

Lückenloses 3D-Aufmaß von Fassaden, Dächern und Baustrukturen als fehlerfreie Zeichengrundlage.

Projektierung & Entwurf

Importfertige 3D-Geländeverläufe für Hangbebauungen, Gründungsplanungen und Geländemodellierungen.

Lagepläne & GIS-Analysen

Georeferenzierte Orthofotos zur exakten Digitalisierung von Grundstücksgrenzen, Wegen und Bestandsobjekten.

Erdbewegung & Tiefbau

Prüffähige Massenermittlung von Aushub und Aufschüttungen für Ausschreibungen und Abrechnungen nach VOB.

Denkmalschutz & Archivierung

Fotorealistische, millimetergenaue Dokumentation historischer Bausubstanz zur Schadenskartierung.

Bebauungspläne & Behörden

Rechtssichere, zentimetergenaue Geodaten als anerkannte Planungsgrundlagen für Bauämter.

FAQ - CAD, Punktwolken & DGM per Drohne.

Welche Genauigkeit wird mit RTK/PPK erreicht?

Dank modernster RTK-Drohnentechnologie (Real-Time Kinematic) und Post-Processing (PPK) über den SAPOS-Korrekturdienst des Bayerischen Landesamts für Digitalisierung erreichen wir eine absolute Lage- und Höhengenauigkeit von 2–3 cm im globalen Koordinatensystem. Für noch höhere Präzision im Millimeterbereich können wir zusätzliche physische Bodenpasspunkte (GCPs) einmessen.

In welchen CAD- und GIS-Formaten werden die Daten geliefert?

Wir übergeben die Daten exakt passend für Ihre Software: 3D-Punktwolken in den Formaten LAS, LAZ oder E57; digitale Geländemodelle als TIN (DXF), Raster (XYZ, GeoTIFF) oder Höhenlinien (DWG, DXF); Orthofotos als hochauflösendes GeoTIFF. Alle Datensätze sind im gewünschten Koordinatensystem (z.B. UT32 / DHDN90 / Gauß-Krüger) georeferenziert.

Mit welchen CAD- und BIM-Programmen sind die Daten kompatibel?

Unsere offenen Dateiformate sind zu 100% kompatibel mit allen gängigen Programmen: Autodesk AutoCAD, Civil 3D, Revit, Graphisoft ArchiCAD, Nemetschek Allplan, Vectorworks, Bentley MicroStation sowie GIS-Systemen wie QGIS und Esri ArcGIS.

Ersetzt die Drohne den klassischen Vermesser vor Ort?

Für großflächige Geländemodelle, Dächer, Fassaden und die Bestandsaufnahme im Freien ist die Drohne das schnellste und wirtschaftlichste Instrument (5–10x schneller als klassisches Tachymeter). Für amtliche Grenzfeststellungen oder das Abstecken von Schnurgerüsten ist jedoch weiterhin ein öffentlich bestellter Vermessungsingenieur erforderlich. Wir liefern die geometrische Planungsgrundlage.

Wie funktioniert die Filterung von Bewuchs für das DGM?

Durch intelligente Klassifizierungsalgorithmen in der Post-Processing-Software filtern wir Autos, Zäune, Gebäude, Bäume und Sträucher aus der Punktwolke heraus. Übrig bleiben nur die Punkte, die den tatsächlichen Erdboden beschreiben. Daraus wird das digitale Geländemodell (DGM) berechnet, auf dem Sie Hangprofile und Erdmassen fehlerfrei planen können.

CAD- und Geländedaten für Ihr Projekt anfragen?

Senden Sie uns Details zu Projektgröße, Standort und gewünschtem Zielformat. Sie erhalten innerhalb von 24 Stunden ein konkretes Festpreisangebot.

✓Importfertige CAD-Daten

✓RTK-Zentimetergenauigkeit

✓Normkonforme Abrechnung

✓Deutsches Datenschutz-Hosting
